DRUCK MACHEn:
KRAFTVOLL VERFESTIGTE UND
GLATTE OBERFLÄCHEN
Verfestigter Werkstoff mit deutlicher Zunahme der Randschichthärte in Verbindung mit sehr glatten Oberflächen – das schaffen variable Einrollenwerkzeuge sowie das modulare Werkzeugsystem von Baublies.
Beim Rollieren ebnet eine gehärtete Rolle punktuell die Oberfläche des zu bearbeitenden Werkstückes: Die Walzkraft bewirkt, dass das Rauheitsprofil plastisch kaltverformt und geglättet wird. Dabei findet eine Kaltverfestigung der Randschicht und eine Härtezunahme an der Oberfläche statt. Durch die Erzeugungvon Druckeigenspannungen steigt die Schwingfestigkeit des Werkstückes signifikant an.
Vorteile
- Hohe Flexibilität, breites Einsatzspektrum
- Hohe Prozesssicherheit
- Hochwertig und robust
- Oberflächen von höchster Qualitätmit Rautiefen von unter Rz 1,0 µm
- Höherer Traganteil durch Plateaubildung
- Höherer Widerstand der Oberflächen gegen Verschleiß und Korrosion
- Verschiebung der Werkstoffermüdungsgrenzen
- Reduzierte Gleitreibungszahlen
- Geringe Investition / schnelle Amortisation
- Umweltverträglichkeit (da kein Schleifstaub anfällt)
- Möglichkeit der Komplettbearbeitung in einer Aufspannung

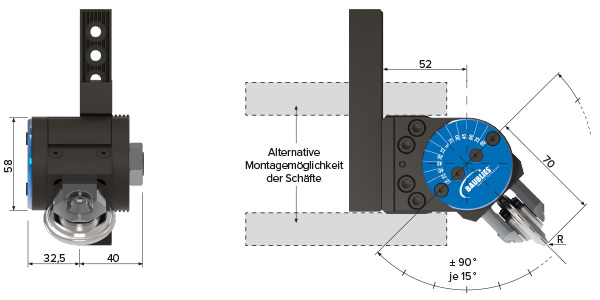

EINROLLENWERKZEUG VARIABEL
Variables Einrollenwerkzeug zum Glätten und Verfestigen von Innen- und Außenkonturen.
Vorteile
- Die Winkelverstellung des Rollkopfes ermöglicht eine Anpassung an die Bearbeitungskontur
- Optimale Auslegung der Rollen für Profilbearbeitung
- Universell einsetzbar durch kompakte Bauform

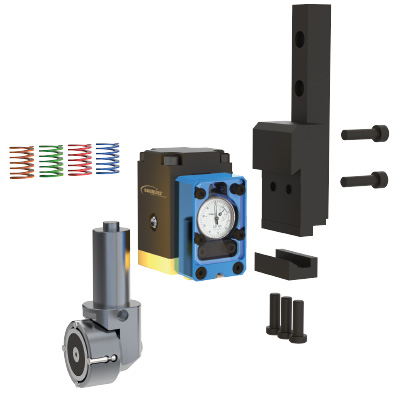

Einrollenwerkzeug, modulares System
Werkzeugaufnahme
Die Werkzeugaufnahme stellt die Verbindung zwischen Maschine und Werkzeug dar. Der Werkzeuggrundkörper wird mittels einer formschlüssigen Spannleiste mit der Werkzeugaufnahme verbunden.
Rollkopf
Der Rollkopf führt die Rolle und ist in Verbindung mit der Werkzeugaufnahme und dem Grundkörper der Bearbeitungsaufgabe angepasst.
Werkzeuggrundkörper
Der Werkzeuggrundkörper beinhaltet die Federung des Werkzeuges. Durch diese Federung wird es möglich, die benötigte Walzkraft in Abhängigkeit von der Werkzeugzustellung aufzubringen. Die aktuell vorliegende Walzkraft kann über die Zustellung des Werkzeuges mit Hilfe der Tabelle ermittelt werden. Die vorliegende Walzkraft kann auch mit der optional erhältlichen Prüfvorrichtung ermittelt werden.
Vorteile
- Einfache Bedienung
- Einfach austauschbare Druckfedern
- Robuste Ausführung
- Kompakte Bauform
- Hoher Vorschub
- Geringe Verschleißteilkosten
- Ideal für Konturbearbeitung
- Sehr gute Oberflächen >Rz1

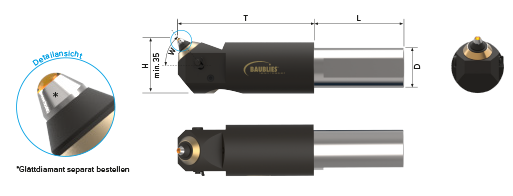

Diamant-Glättwerkzeug
zur Innenbearbeitung von Bohrungrn und Konturen
Vorteile
- Einfache Handhabung
- Kompakte Ausführung für Maschinen mit eingeschränktem Werkzeugraum verfügbar
- Mittels vier Federelementen an alle Werkstoffe adaptierbar (im Lieferumfang enthalten)
- Glättdiamantradien von 0,4 – 5 mm verfügbar
- Glättdiamant indexiert für Mehrfachbearbeitung
- Höchste Oberflächengüte und Verfestigung
- Ideal für Konturbearbeitung
- Für Hartbearbeitung und dünnwandige Werkstücke
- Toleranzausgleich durch Federung
- Austauschbarer Diamantträger
- Der Glättdiamant kann nachgeschliffen werden
- Kostengünstige Investition
Datenblatt | Website | Kontakt

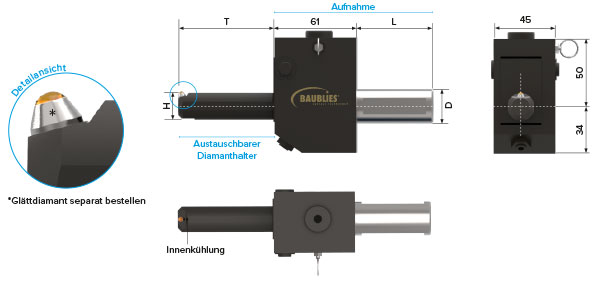

Diamant-Glättwerkzeug mit Grundkörper
zur Innenbearbeitung von Bohrungen und Konturen
Vorteile
- Einfache Handhabung
- Kompakte Ausführung für Maschinen mit eingeschränktem Werkzeugraum verfügbar
- Mittels vier Federelementen an alle Werkstoffe adaptierbar (im Lieferumfang enthalten)
- Glättdiamantradien von 0,4 bis 5 mm verfügbar
- Glättdiamant indexiert für Mehrfachbearbeitung
- Höchste Oberflächengüte und Verfestigung
- Ideal für Konturbearbeitung
- Für Hartbearbeitung und dünnwandige Werkstücke
- Toleranzausgleich durch Federung
- Austauschbarer Diamantträger
- Der Glättdiamant kann nachgeschliffen werden
- Kostengünstige Investition
